Af hverju að velja okkur?
Fagmannateymi
Liaoning Pengcheng Cable Co., Ltd. var stofnað árið 1990. R & D teymi fyrirtækisins er skipað reyndum kapalsérfræðingum í greininni og hefur sjálfstætt þróað margs konar hátækni sérstaka kapalvöru.
Háþróaður búnaður
Pengcheng Cable hefur fjölda alþjóðlegra háþróaðra framleiðslulína, nútíma verksmiðja, iðnaðargarða samþættra víra- og kapalframleiðslufyrirtækja.
Gæðaeftirlit
Vörur fyrirtækisins hafa staðist ISO9001/IATF16949 gæðastjórnunarkerfisvottun, ISO14001 umhverfisstjórnunarkerfisvottun, ISO45001 Vinnuheilbrigðis- og öryggisstjórnunarkerfisvottun, ISO10012 mælistjórnunarkerfisvottun og aðrar 8 helstu stjórnunarkerfisvottanir.
Einn stöðva lausn
Fyrirtækið hefur aðallega skuldbundið sig til rannsókna og þróunar og framleiðslu á sveigjanlegum steinefnaeinangruðum eldföstum snúrum, gljásteinsbelti steinefni einangruðum bylgjupappa koparhúðuðum snúrum og nýrri háleiðni 8000 röð af þrýstings- og skriðþolnum álkjarna samtengdum brynvörðum rafstrengjum, eins og ásamt halógenfríum, reyklausum logavarnarsnúrum og venjulegum vírum og kaplum og öðru úrvali af hágæða kapalvörukerfi með fullri forskrift, rannsóknum og þróun, hönnun, framleiðslu, markaðssetningu og þjónustu.

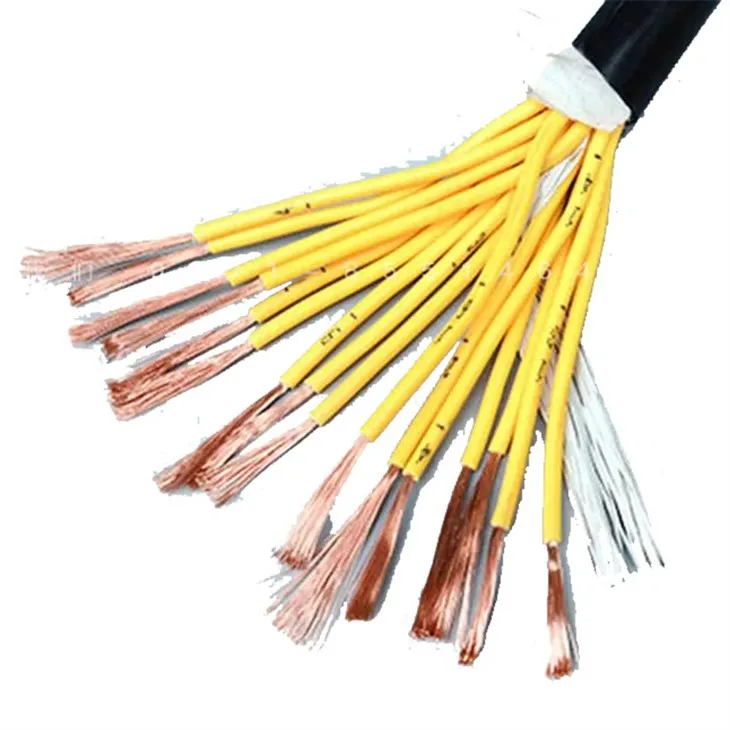

Stjórnborðsvírar eru fjölleiðara kaplar sem notaðir eru í sjálfvirkni og tækjabúnaði. stjórnborðsvírar geta mælt og stjórnað sendingar sjálfvirkra ferla. Stjórnborðsvírar eru oft með UL og/eða CSA einkunnir.
PVC ljósastýringarsnúra, PVC einangruð PVC hlífðar stjórnsnúra. k: Stýristrengur, fyrsti v: Einangrunarefni pólývínýlklóríð, seinni v: Hlífðarefni pólývínýlklóríð, p: Hlífðar kapall, það er lag af hlífðarlagi úr málmi í strengnum.
Ljósastýringarsnúra 2.5 Sy snúru
KVV stjórna snúru upplýsingar líkan tæknilegar breytur
● Máltíðnispenna Uo/U er 450/750V.
● Leyfilegt langtíma rekstrarhitastig kapalleiðara er 70 gráður.
Kjarni stýrissnúrunnar er koparkjarni, nafnþversniðið er 2,5 mm2 og undir, 2 ~ 61 kjarna; 4 ~ 6mm2,2 ~ 14 kjarna; 10mm2,2 ~ 10 kjarna. Rekstrarhitastig stjórna snúru: Gúmmíeinangrun er 65 gráður, PVC einangrun er 70 gráður og 105 gráður tvær einkunnir.
KYJY stýrisnúra er lágspennu logavarnarefni koparkjarna krosstengd einangruð stál borði brynvörður PVC klæddur stjórnstrengur. KYJY stýrisnúra er framleidd samkvæmt GB/T9330.3-2008 staðli.
Brunastýringarsnúra, þverbundið pólýetýlen af gerðinni XLPE, snúinn gervistrengur með kjarnavír, litur kjarnavírs í samræmi við GB/T 5023.1 sem hentar fyrir málspennu 450/750V lagshitastig ekki lægra en 0 gráður.
4 kjarna stýrisnúra, byj stýrisnúra er hentugur fyrir málspennu 450/750V pólývínýlklóríð hlíf, XLPE gerð krossbundið pólýetýlen, kjarnavír snúinn gervi snúru, kjarna vír litur í samræmi við GB/T 5023.1 og JB/T 8734.1 val á litskiljun.
Stýrikapallinn er PVC einangraður og PVC klæddur stjórnstrengur sem hentar fyrir iðnaðar- og námufyrirtæki, orku- og flutningadeildir, fyrir AC-spennu undir 450/750 volt til að stjórna, vernda línur og önnur tækifæri.
4 kjarna varið stýrisnúra, hentugur fyrir málspennu 450/750V vinnsluhitastig er ekki hærra en 70 gráður, uppsetningarhitastig er ekki lægra en 0 gráður.
Munurinn á stjórn- og tækjasnúru er aðallega í notkun. Annað hvort getur verið fast eða strandað. Aftur í "gömlu góðu daga" þurftu stjórnborðsvírar (fyrir mótora) að vera með stærri víra en tækjakaplar til að geta séð um stærri strauma sem þarf til mótorstartanna. Þeim var venjulega slitið undir skrúfuklemmum og solid vír gerir þessa uppsögn auðveldari.
Tækjastrengirnir voru með minna þvermál og oft gerðir úr þráðum vír sem er sveigjanlegri. Í dag, með meiri notkun rafrænna ræsirstýringa, eru það aðallega rofabúnaðar (rofa) stýringar sem þarfnast stærri þvermálsvírsins.
Hinn munurinn á þessum 2 gerðum er að tækjasnúran er venjulega varið (skját), snúið par. Þessi smíði þjónar til þess að lágmarka "crosstalk" (inductive coupling) sem veldur röngum lestri fyrir tækjabúnaðinn. Stjórnborðsvírarnir, þar sem hringrásir þeirra voru starfræktar á 125 VDC, 110 VAC eða 220 VAC, voru almennt ónæmar fyrir þessu og kröfðust því ekki hlífðar.
Í dag, þegar stjórnmerkin eru keyrð á 24 VDC, er einnig ráðlagt að hlífa tvinnaða parbyggingu fyrir þau.
Þú þarft samt að gæta að stigaskilum, en svo framarlega sem þú ert að fást við lága DC spennu (28 V hámark), viðnámsálag, og notar varið tvinnaða kapla, geturðu sameinað stjórnunar- og tækjakjarna í eina snúru þar sem þörf. (Það er samt betra að halda þeim aðskildum.) Þú ættir líka að halda inductive loads (eins og segullokum og liða) aðskildum frá tækjabúnaðinum, þar sem þau geta skapað háa inductive toppspennu þegar þau eru rafmagnslaus.
Þú þarft samt að velja vírstærð sem nægir til að takast á við hámarksstraum og einangruð fyrir hámarksspennu.
Getur þú notað stjórnborðsvír fyrir rafmagn
Stjórnborðsvírar senda raforku beint frá afldreifingarstað raforkukerfisins til raftengilína ýmissa rafbúnaðar, en rafstrengir eru aðallega notaðir til flutnings á sterkri raforku við framleiðslu, dreifingu, flutning, umbreytingu, og aflgjafalínum og straumurinn sem fer í gegnum er mikill. Rafmagnsstrengurinn er notaður í aðallínu raforkukerfisins til að senda og dreifa stórvirkri raforku.
Stjórnborðsvírar eru framleiddir í samræmi við stranga gæðatryggingu og gæðaeftirlitsferla. Miðað er að því að bjóða upp á þjónustu fyrir fyrirfram skilgreindan tímaramma, stjórnborðsvírarnir munu virka gallalaust alla ævi.
Kostir stjórnborðsvíra eru:
● Léttur
● Sveigjanleiki sem hentar hvaða uppbyggingu sem er
● Vélrænni skilvirkni
● Gagnlegt fyrir marga geira
● Virkni gegn truflunum
● Lengri endingartíma
● Slitþolinn eiginleiki
● Óætandi efni
Þó að það séu mismunandi gerðir af stjórnborðsvírum, eru flestir þeirra með svipaða byggingu. Þau samanstanda af sjö einstökum vírbuntum. Í miðju stjórnborðsvírs er einn vírabúnt, sem er umkringdur sex öðrum vírbuntum.
Flestar gerðir stjórnborðsvíra eru úr stáli. Að þessu sögðu eru sumar þeirra úr kolefnisstáli en aðrar úr ryðfríu stáli. Stjórnborðsvírar úr kolefnisstáli eru sterkari, en þeir skortir tæringarþolna eiginleika ryðfríu stáli. Burtséð frá efninu, eru stjórnborðsvírar nú þegar sterkir vegna þess að þeir eru smíðaðir úr mörgum vírbuntum.
Hvernig vel ég vírstærð stjórnborðs
Fyrst skaltu mæla hæsta leyfilega spennufall.
Í öðru lagi, reiknaðu álagsstrauminn.
Í þriðja lagi verður þú að vita að besti kapallinn er sá sem hefur straumeinkunn sem er næst reiknuðum álagsstraumi. Nokkur töflur með kapalstærðum og samsvarandi núverandi einkunnir eru auðveldlega aðgengilegar á netinu. Notaðu slíka töflu til að velja viðeigandi snúru.
Í fjórða lagi, notaðu töfluna til að finna spennufall í metrum eða 100 fetum, í samræmi við það kerfi sem þú vilt.
Í fimmta lagi, notaðu eftirfarandi kapalstærð og straummatsformúlu til að reikna út spennufall eftir raunverulegri lengd rafrásar.
● Ef þú vilt reikna út spennufall á metra, (raunlengd hringrásar x voltafall í 1m) /100
● Ef þú vilt finna spennufallið í 100ft (raunlengd hringrásar x voltafall fyrir 100ft) /100
Eftir að hafa reiknað út ofangreint þarftu að margfalda gildið sem þú færð með hleðslustuðlinum:
Hleðslustuðull=Hleðslustraumur sem tekinn er af kapli/málstraumur kapals (sem ætti að koma fram í töflunni sem þú vísar til).
Nú ertu kominn að spennufallsgildi kapalsins þegar álagsstraumurinn fer í gegnum hann.
Ef þetta gildi er minna en leyfilegt hámarks spennufall, þá ætti stærð kapalsins sem valin er að vera í lagi.
Ef gildið er hærra en gildið fyrir hámarks leyfilegt spennufall, þá þarf að reikna út spennufallið fyrir næsta stærri kapal samkvæmt töflunni sem vísað er til. Þessu ferli þarf að halda áfram þar til gildi spennufallsins verður minna en leyfilegt hámarks spennufallsgildi.
Hversu marga kjarna hefur stjórnborðsvír
Fjöldi kjarna rafmagnssnúrunnar er tiltölulega lítill, þar á meðal einn kjarna, tveir kjarna, 3 kjarna, 4 kjarna og 5 kjarna. Samkvæmt kröfum raforkukerfisins er hámarkið yfirleitt 5 kjarna. Stjórnborðsvírar eru notaðir til að senda stjórnmerki, sem innihalda mikinn fjölda kjarna, allt frá 2 kjarna til 61 kjarna eða fleiri. Stjórnborðsvírar nota einnig ýmsar kjarnavírbyggingar og hlífðarráðstafanir til að fá fullnægjandi rafsegulsamhæfisáhrif.
Úr hverju eru stjórnborðsvírar gerðir
Stjórnborðsvír er gerður úr vélrænni snúru (vírreipi), sem venjulega er smíðaður með galvaniseruðu stáli, ryðfríu stáli eða öðrum málmblöndur. Stjórnborðsvírar eru samsetning eða kerfi af snúrum og íhlutum, eins og kúlu- og skaftfesting, þar sem inntak eða aðgerð er til staðar sem veldur úttak eða niðurstöðu.
Ráð til að setja upp vír stjórnborðsins
● Leiðandi kjarni kapla
Fyrir leiðandi kjarna þarftu að vita úr hvaða efni leiðandi kjarninn er gerður, hversu mikið kjarnaþversniðið er og hversu margir smáþræðir eru inni í kjarnanum. Hægt verður að íhuga viðeigandi byggingarkosti til að tryggja að flutningsnýtni strengsins minnki ekki.
Kjarnaefnið og kjarnaþversniðið mun hafa áhrif á flutningsfjarlægð. Fjöldi lítilla trefja mun auka mýkt kjarnans (eykur beygjuradíus kapalsins) og auka getu til að gleypa titringinn af völdum nærliggjandi véla.
● Hlífðarband af snúrum
Skjaldband hjálpar til við að stjórna rafmagnssnúrum til að senda merki betur. Þau eru úr þunnri álpappír eða tinhúðuðu koparneti. Efnið úr álpappír er nokkuð solid, svo það er nauðsynlegt að fylgjast með leyfilegum beygjuradíus til að forðast að brjóta truflanalag stjórnborðsvírsins.
● Spenna á snúrum
Rekstrarspenna er einnig þáttur sem þú ættir að hafa í huga þegar þú setur upp rafmagnskapla. Venjulega verða snúrur með spennu 300V/500V eða 0,6/1kV fluttar í sérstakt kapalbakkakerfi frá kerfum með lágspennu<100V.
Áður en stjórnborðsvírinn er settur upp verður þú að læra vandlega um tæknilegar kröfur verkefnisins til að hafa ákveðinn skilning á rekstrarumhverfinu og efnasamböndunum sem rafmagnssnúran verður að verða fyrir á hverjum degi.
Byggt á uppsetningarumhverfinu eru stjórnborðsvírar oft flokkaðir í margar gerðir með eiginleikum eins og truflanastrengjum, olíu- og efnaþolnum snúrum, eldþolnum snúrum osfrv.
Í því ferli að setja upp stjórnborðsvír eru tveir mikilvægir þættir sem við þurfum að borga eftirtekt til uppsetningarstöðu milli rafmagnssnúranna og umhverfishita rafmagnssnúranna.
Báðir ofangreindir þættir hafa bein áhrif á straumstyrkinn. Það hefur áhrif á rafflutningsferlið fyrir búnað í framleiðsluferlinu.
● Uppsetningarstaða milli rafstrengja
Fyrir uppsetningarstaðsetningu milli kapla er orsök munarins á rafstyrk vegna hita sem myndast inni í rafmagnssnúrunni. Á þeim tíma mun rafmagn tapast vegna þess ferlis að breyta raforku í varmaorku.
Ef kaplarnir eru staðsettir við hliðina á hvor öðrum, meðan á raforkuflutningi stendur, mun hitastigið á milli kaplanna óma, sem veldur því að heildarhitastigið hækkar og lækkar straumstyrkinn í kapalnum.
● Umhverfishiti rafmagnssnúru.
Umhverfishiti við uppsetningu hefur mikil áhrif á rafstyrk kapalsins. Hitastig upp á 30 gráður er talið tilvalið fyrir straum þegar breytingastuðullinn er ekki of mikill, en þegar hitastigið hækkar í 60 gráður mun straumstyrkurinn lækka verulega. Þess vegna, í því ferli að setja upp stjórnborðsvír, verðum við að íhuga vandlega uppsetningarumhverfið sem og fyrirkomulag kapalanna þannig að snúrurnar virki með bestu skilvirkni.
Verksmiðjan okkar
Liaoning Pengcheng Cable Co., Ltd. var stofnað árið 1990, staðsett í norðaustur miðju Shenyang & Tieling viðskiptahverfisins, er alhliða styrkur fremstu vír- og kapalframleiðslufyrirtækja. Pengcheng Cable hefur fjölda alþjóðlegra háþróaðra framleiðslulína, nútíma verksmiðja, iðnaðargarða samþættra víra- og kapalframleiðslufyrirtækja. Fyrirtækið er nú staðsett í Xintaizi iðnaðargarðinum, Liaoning héraði, sem nær yfir tæplega 150 hektara svæði, verksmiðjusvæðið meira en 50 hektarar. Fyrirtækið hefur aðallega skuldbundið sig til rannsókna og þróunar og framleiðslu á sveigjanlegum steinefnaeinangruðum eldföstum snúrum, gljásteinsbelti steinefni einangruðum bylgjupappa koparhúðuðum snúrum og nýrri háleiðni 8000 röð af þrýstings- og skriðþolnum álkjarna samtengdum brynvörðum rafstrengjum, eins og ásamt halógenfríum, reyklausum logavarnarsnúrum og venjulegum vírum og kaplum og öðru úrvali af hágæða kapalvörukerfi með fullri forskrift, rannsóknum og þróun, hönnun, framleiðslu, markaðssetningu og þjónustu. Pengcheng vörur eru mikið notaðar í snjallneti, orkuorku, grænum byggingum, snjöllum verksmiðjum og sjúkrahúsum og öðrum sviðum. Er nú með fjölda gildra einkaleyfa.
Vottorð okkar
Vörur fyrirtækisins hafa staðist ISO9001/IATF16949 gæðastjórnunarkerfisvottun, ISO14001 umhverfisstjórnunarkerfisvottun, ISO45001 Vinnuheilbrigðis- og öryggisstjórnunarkerfisvottun, ISO10012 mælistjórnunarkerfisvottun og aðrar 8 helstu stjórnunarkerfisvottanir. Eins og heilbrigður eins og landsbundið framleiðsluleyfi fyrir iðnaðarvörur, innlend lögboðin vöruvottun (3C vottun), PCCC vottun og China Quality CQC vottun, logavarnarmerkisvottun, eldvarnarmerkisvottun og aðrar vottanir.
Algengar spurningar
maq per Qat: stjórnborð vír, Kína stjórnborð vír framleiðendur, birgja, verksmiðju
